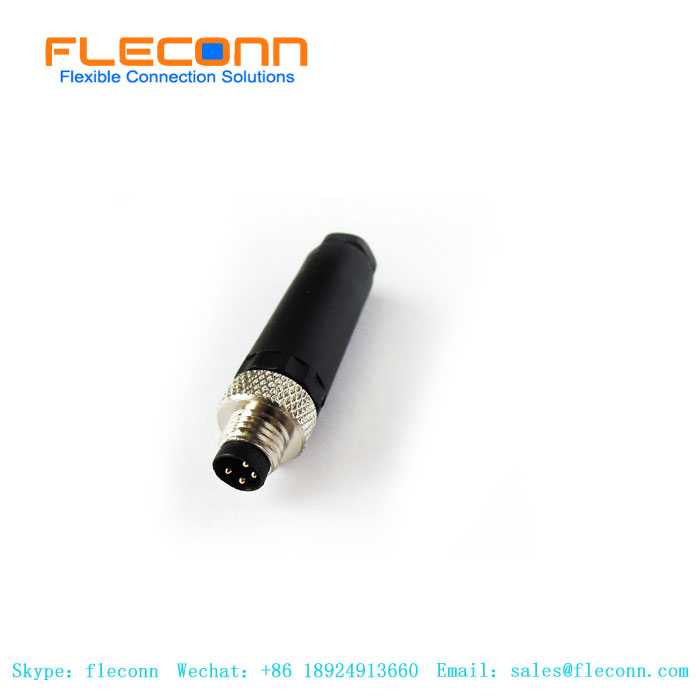

M8 组装式 公头 连接器 A编码 塑胶外壳 3针 4针

二维码
零件编号:
M8-M-A-PS-03/04
关键词:
M8 3P 公头 连接器, 可现场接线,螺丝压接线
描述:
该产品为M8组装式公头连接器,用户可以很方便地在现场接线,接线方式是通过锁端子。从而实现自动化设备主机与信号收集设备之前的信号传输。
概述:
产品类型: M8 塑胶外壳 连接器 连接主体类型: 公头 编码类型: A Coding 插头类型: 180度 直型 组装式 接触针/孔数: 3针
类型 连接器
规格 4芯
材质 PVC
颜色 黑色
品牌 Fleconn
型号 M8
防护等级 IP67
18924913660
立即预约
产品详情产品评论(0)

M8 遵循 IEC 61076-2-101标准

产品特征:


产品类型: M8 圆形连接器

连接主体类型: 公头

编码类型: A Coding

插头类型: 180度 直型 组装式

接触针/孔数: 3针 4针 5针

连接方式: M8螺纹连接

料号: M5-M-A-PS-03/M5-M-A-PS-04



材料和技术方式

接插方式 螺纹连接

外壳材料 黄铜(镀镍)

绝缘体 增强尼龙

接触体 材料铜(镀银/ 金)

接线方式 焊接

接插次数 500 次

温度范围 -25℃ ~+85℃

电缆直径 ≤ φ3.3-5.0mm


技术参数

针数           3,     4,    5,         6,    8

额定电压            60V                 30V

额定电流            4A                 1.5A

接触电阻 <5mΩ

绝缘电阻 >100MΩ

污染等级 3

温度范围 -20℃ to +85℃

防护等级 IP67 when mated

机械寿命 100 cycles

公针直径φ        1.0±0.03            0.8±0.03

线规                24AWG              26AWG

线外被 PVC of PUR

外壳材料 Brass Nickel Plated

胶芯材料 PA66+GF UL94V-0

端子材料 Male Brass/Female Phosphof Bronze ,Gold Plated



The hole place arranges(Comply with the needle direction)
