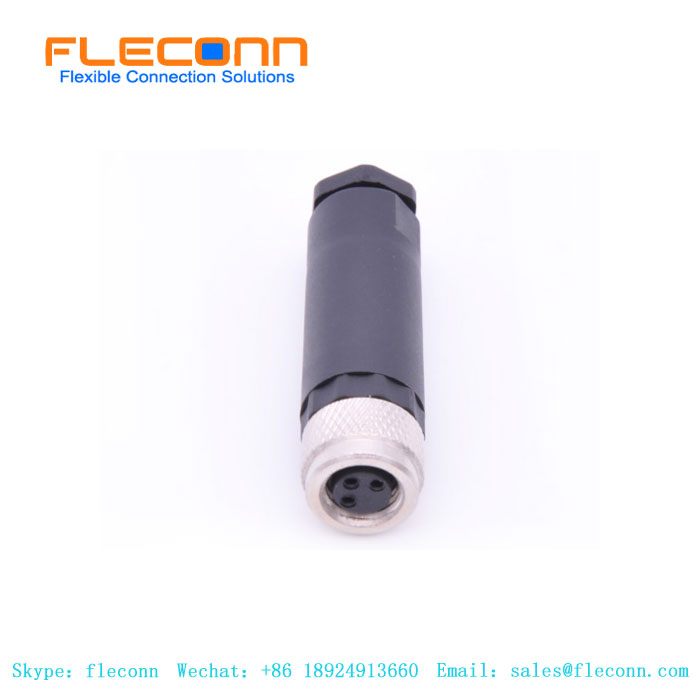

可现场安装的 M8连接器 3P 4P 接线端子

二维码
零件编号:
M8-F-A-PS2-03/04
关键词:
M8连接器,可现场安装的,塑胶外壳
描述:

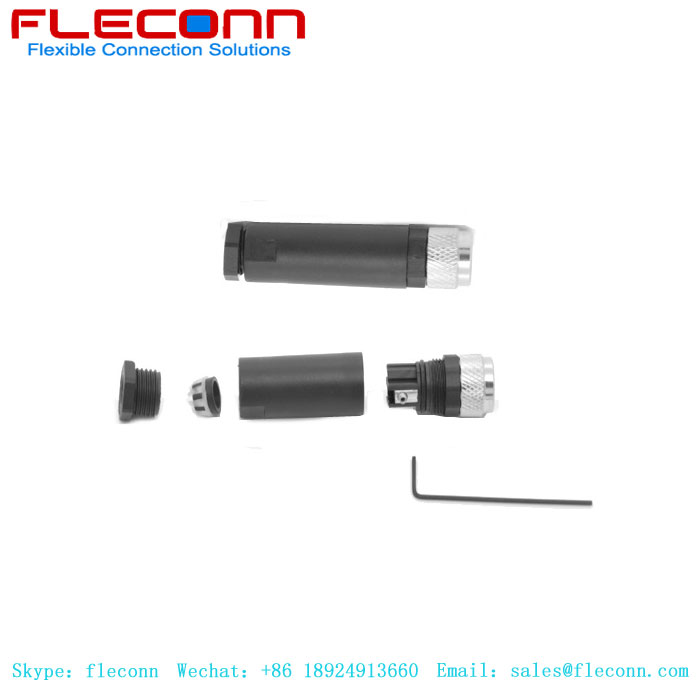

这种M8连接器适合于由客户自行现场安装,他拥有接线端子来接线,方便现场组装。
概述:
产品类型: M8 圆形连接器 连接主体类型: 母头 编码类型: A Coding 插头类型: 180度 直型 组装式 接触针/孔数: 3芯 4芯 5芯 6芯 8芯
类型 连接器
规格 3芯
材料 PVC
颜色 黑色
品牌 Fleconn
型号 M8
应用领域 新能源
保护等级 IP67
18924913660
立即预约
产品详情产品评论(0)

M8 遵循 IEC 61076-2-101标准


产品特征:


产品类型: M8 圆形连接器

连接主体类型: 母头

编码类型: A Coding

插头类型: 180度 直型 组装式

接触针/孔数: 3针 4针 5针 6针 8针

连接方式: M8螺纹连接

料号: M8-F-A-PS2-03/M8-F-A-PS2-04


材料和技术方式


接插方式 螺纹连接

外壳材料 黄铜(镀镍)

绝缘体 增强尼龙

接触体 材料铜(镀银/ 金)

接线方式 焊接

接插次数 500 次

温度范围 -25℃ ~+85℃

电缆直径 ≤ φ3.3-5.0mm



技术参数


针数           3,     4,    5,         6,    8

额定电压            60V                 30V

额定电流            4A                 1.5A

接触电阻 <5mΩ

绝缘电阻 >100MΩ

污染等级 3

温度范围 -20℃ to +85℃

防护等级 IP67 when mated

机械寿命 100 cycles

公针直径φ        1.0±0.03            0.8±0.03

线规                24AWG              26AWG

线外被 PVC of PUR

外壳材料 Brass Nickel Plated

胶芯材料 PA66+GF UL94V-0

端子材料 Male Brass/Female Phosphof Bronze ,Gold Plated


The hole place arranges(Comply with the needle direction)
